HTD 3M rubber timing belts Mold size Table

3M Rubber Timing Belts feature a HTD (High-Torque Drive) arc tooth profile with a 3mm pitch, constructed from neoprene rubber with an embedded glass fiber core.High-Torque Drive belts

Features:

Precise Power Transmission: Eliminates slippage for excellent synchronization.

Compact Design: The 3mm pitch makes it suitable for equipment with limited space.

Superior Load Capacity: The HTD curved tooth profile transmits greater torque than trapezoidal teeth of the same pitch.

Oil Resistance & Wear Resistance: The rubber material and nylon cover provide excellent durability.

Smooth and quiet operation: Lubrication-free with low noise levels.

Common Applications

Due to its compact size and precision, the HTD 3M synchronous belt is widely used in various small-to-medium power equipment requiring precise transmission:

3D printers

CNC machines: e.g., laser cutters, engravers

Office equipment: High-precision scanners, copiers

Medical devices

Precision instruments and meters

Robotic joint transmission

Various lightweight automated equipment

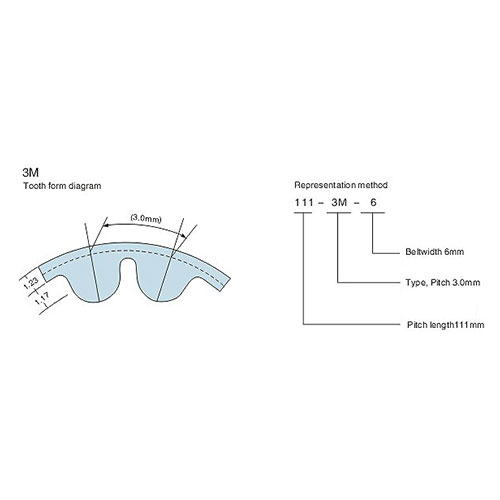

3M Profile Diagram

3M rubber timing belts Mold size Table

3M	3M	3M	3M	3M	3M	3M	3M	3M
Model	Model	Model	Model	Model	Model	Model	Model	Model
3M 81	3M 177	3M 261	3M 345	3M 429	3M 513	3M 597	3M 717	3M 936
3M 90	3M 180	3M 264	3M 348	3M 432	3M 516	3M 600	3M 720	3M 960
3M 96	3M 183	3M 267	3M 351	3M 435	3M 519	3M 603	3M 732	3M 966
3M 99	3M 186	3M 270	3M 354	3M 438	3M 522	3M 606	3M 735	3M 1005
3M 105	3M 189	3M 273	3M 357	3M 441	3M 525	3M 609	3M 738	3M 1014
3M 108	3M 192	3M 276	3M 360	3M 444	3M 528	3M 612	3M 753	3M 1050
3M 111	3M 195	3M 279	3M 363	3M 447	3M 531	3M 615	3M 756	3M 1062
3M 114	3M 198	3M 282	3M 366	3M 450	3M 534	3M 621	3M 765	3M 1071
3M 117	3M 201	3M 285	3M 369	3M 453	3M 537	3M 624	3M 768	3M 1125
3M 120	3M 204	3M 288	3M 372	3M 456	3M 540	3M 627	3M 789	3M 1176
3M 123	3M 207	3M 291	3M 375	3M 459	3M 543	3M 630	3M 801	3M 1245
3M126	3M 210	3M 294	3M 378	3M 462	3M 546	3M 633	3M 804	3M 1263
3M 129	3M 213	3M 297	3M 381	3M 465	3M 549	3M 636	3M 810	3M 1290
3M 132	3M 216	3M 300	3M 384	3M 468	3M 552	3M 639	3M 813	3M 1344
3M 135	3M 219	3M 303	3M 387	3M 471	3M 555	3M 645	3M 816	3M 1374
3M 138	3M 222	3M 306	3M 390	3M 474	3M 558	3M 648	3M 822	3M 1464
3M 141	3M 225	3M 309	3M 393	3M 477	3M 561	3M 657	3M 828	3M 1530
3M 144	3M 228	3M 312	3M 396	3M 480	3M 564	3M 660	3M 840	3M 1569
3M 147	3M 231	3M 315	3M 399	3M 483	3M 567	3M 663	3M 843	3M 1680
3M 150	3M 234	3M 318	3M 402	3M 486	3M 570	3M 669	3M 849	3M 1800
3M 153	3M 237	3M 321	3M 405	3M 489	3M 573	3M 672	3M 852	3M 1863
3M 156	3M 240	3M 324	3M 408	3M 492	3M 576	3M 675	3M 858	3M 1953
3M 159	3M 243	3M 327	3M 411	3M 495	3M 579	3M 684	3M 882	3M 2016
3M 162	3M 246	3M 330	3M 414	3M 498	3M 582	3M 687	3M 885	3M 2100
3M 165	3M 249	3M 333	3M 417	3M 501	3M 585	3M 696	3M 900	3M 2388
3M 168	3M 252	3M 336	3M 420	3M 504	3M 588	3M 699	3M 909	3M 2640
3M 171	3M 255	3M 339	3M 423	3M 507	3M 591	3M 708	3M 912	3M 3000
3M 174	3M 258	3M 342	3M 426	3M 510	3M 594	3M 711	3M 921	3M 3300
								3M 3600
								3M 4698
								3M 5100
