Correia transportadora modular de plástico da série OPB, passo 50,8 mm
As especificações da série OPB de correias transportadoras modulares de plástico incluem: passo, diâmetro do pino, carga de trabalho (máxima), peso, espessura, raio de flexão traseira, temperatura de trabalho, largura padrão (peça única), largura não padrão (conjunto), área aberta, descrição, vantagens e aplicações, etc.
Passo (mm): 50,8 mm/2 polegadas
Material da correia: POM/PP
Material do pino: POM/PP/PA6

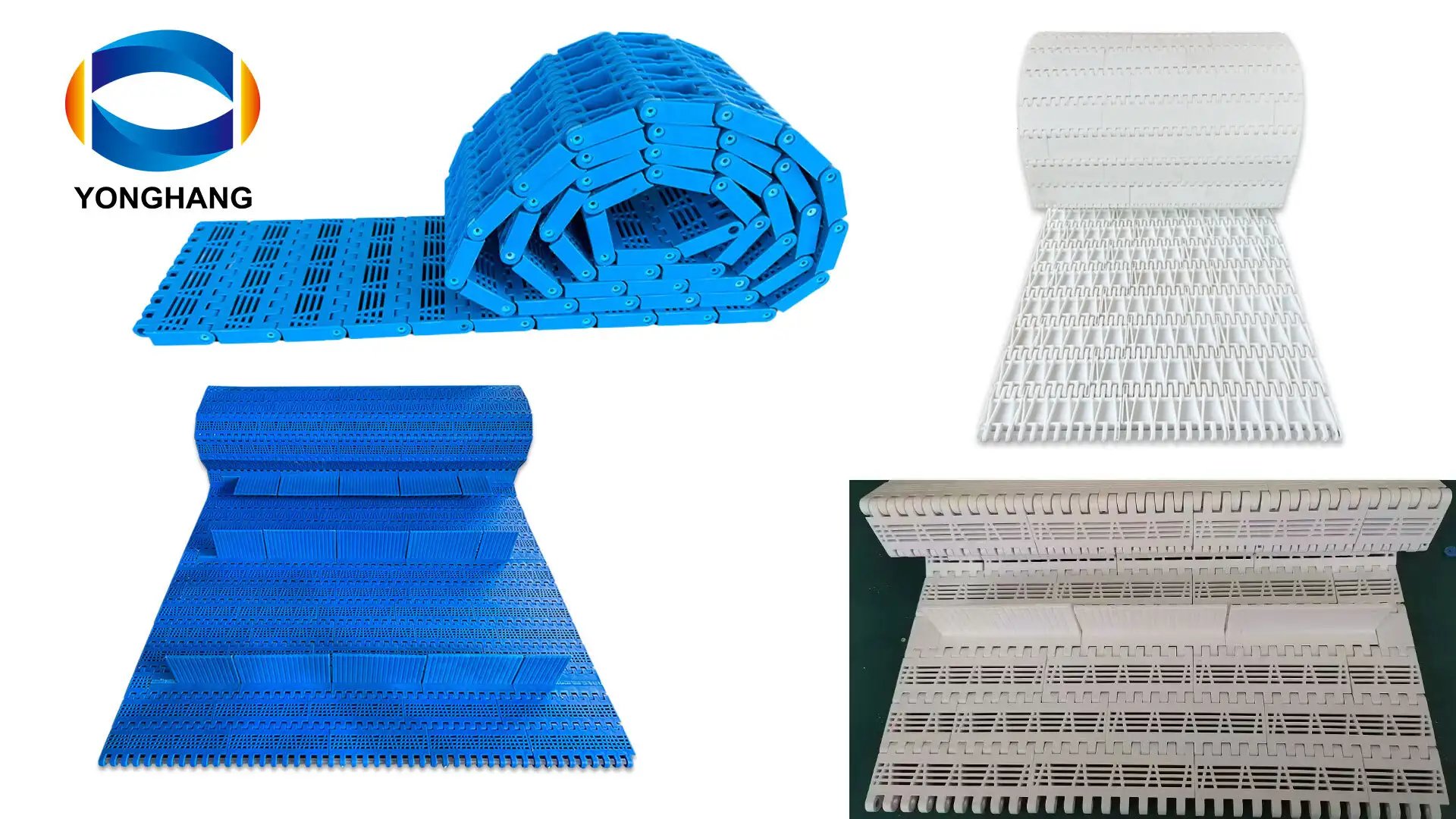

As correias transportadoras modulares de plástico da série OPB são categorizadas da seguinte forma:
Esteira transportadora modular de plástico com topo plano OPB
OPB com correia transportadora de plástico plana perfurada
Esteira transportadora modular de plástico com grade nivelada OPB
OPB com correia transportadora de plástico de furo grande
e acessórios da série OPB
Os materiais que podemos produzir incluem POM, PP, PE e materiais semelhantes ao aço, que podem ser usados para POM/PP/PA6. A cor da correia pode ser marrom, branca ou azul. As mais comuns são: PP (polipropileno) na cor branca e POM (polioximetileno) nas cores azul e marrom. Também podemos personalizar a cor de acordo com suas necessidades.
Você pode escolher o estilo que mais lhe agrada para fazer seu pedido. Caso não encontre o que procura, entre em contato conosco — teremos prazer em ajudá-lo(a).

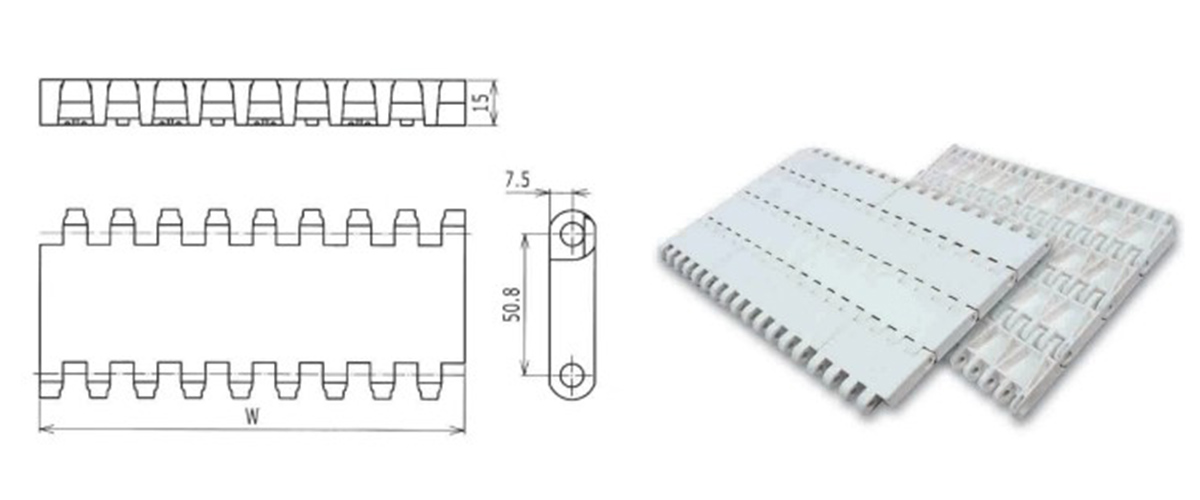

Esteira transportadora modular de plástico com topo plano OPB
| Esteira transportadora modular de plástico com topo plano OPB | |||||||||||
| Tipo de correia | Tom | Material do cinto | Material do pino | Diâmetro do pino | Carga de trabalho (máxima) | Peso | grossura | Raio de flexão traseira (mín.) | Temperatura de trabalho | Largura padrão (peça única) | Largura não padrão (montagem) |
| mm | mm | N(21℃ | Kg/m2 | mm | mm | seco | mm | mm | |||
| OPB | 50.8 | POM | PP | 8 | 22000 | 12 | 15 | 75 | -30℃~+80℃ | 152.4*N | 152.4+16.9*N N é um número par |
| 50.8 | PA | 8 | 25000 | 12.1 | 15 | 75 | -30℃~+90℃ | 152.4*N | |||
| 50.8 | PP | PP | 8 | 11000 | 7.8 | 15 | 75 | +4℃~+104℃ | 152.4*N | ||
| 50.8 | PE | PE | 8 | 6600 | 8.2 | 15 | 75 | -40℃~+65℃ | 152.4*N | ||
| Área aberta 0% (N,n aumentará como multiplicação inteira; devido à retração diferente do material, o valor real será 1%-3% menor que a largura padrão). | |||||||||||

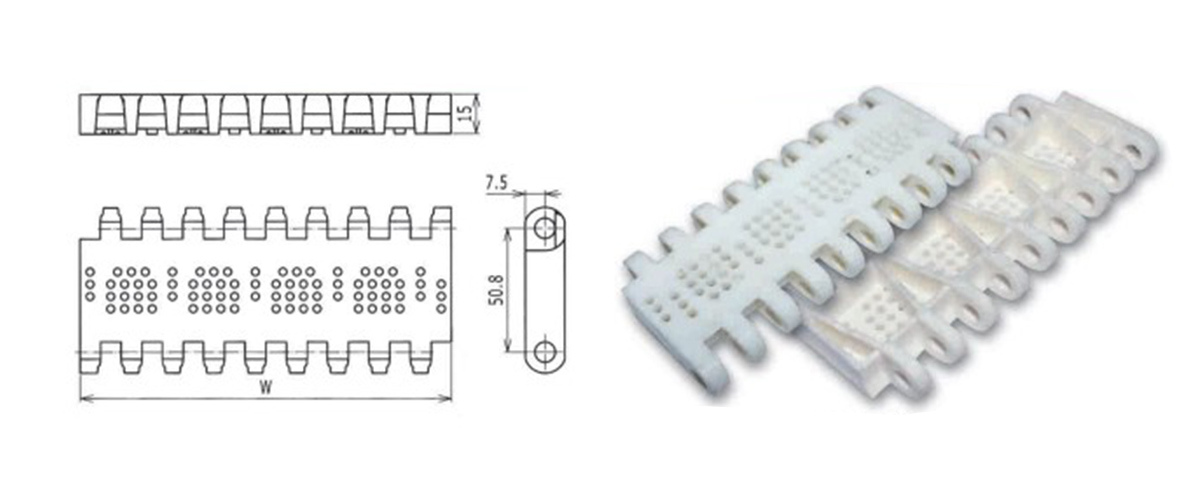

OPB com correia transportadora de plástico plana perfurada
| OPB com correia transportadora de plástico plana perfurada | |||||||||||
| Tipo de correia | Tom | Material do cinto | Material do pino | Diâmetro do pino | Carga de trabalho (máxima) | Peso | grossura | Raio de flexão traseira (mín.) | Temperatura de trabalho | Largura padrão (peça única) | Largura não padrão (montagem) |
| mm | mm | N(21℃ | Kg/m2 | mm | mm | seco | mm | mm | |||
| OPB | 50.8 | POM | PP | 8 | 22000 | 11.7 | 15 | 75 | -30℃~+80℃ | 152.4*N | 152.4+16.9*N N é um número par |
| 50.8 | PA | 8 | 25000 | 12 | 15 | 75 | -30℃~+90℃ | 152.4*N | |||
| 50.8 | PP | PP | 8 | 11000 | 7.5 | 15 | 75 | +4℃~+104℃ | 152.4*N | ||
| 50.8 | PE | PE | 8 | 6600 | 7.3 | 15 | 75 | -40℃~+65℃ | 152.4*N | ||
| Área aberta 12% (N,n aumentará como multiplicação inteira; devido à retração variável do material, o valor real será 1%-3% menor que a largura padrão). | |||||||||||

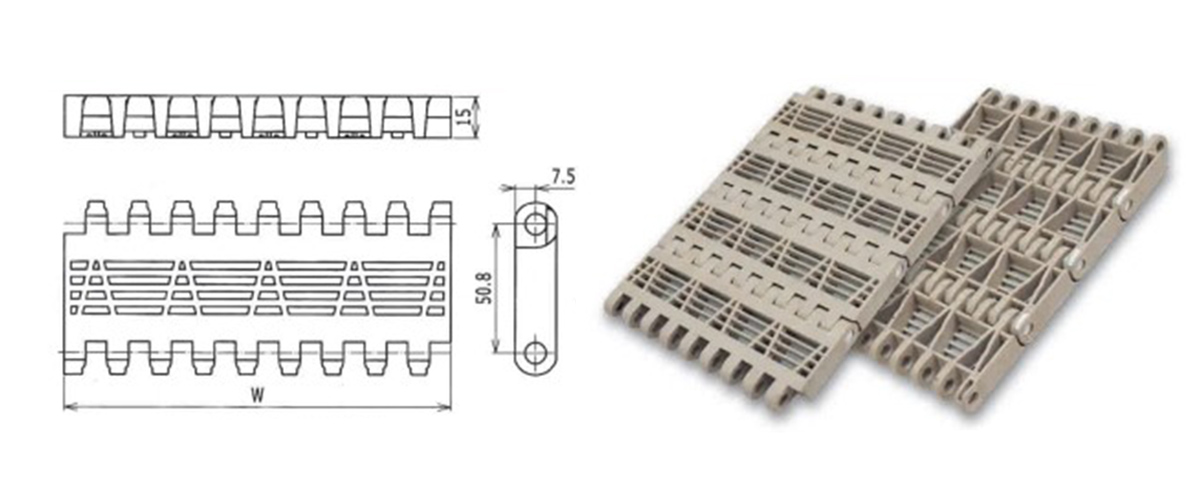

Esteira transportadora modular de plástico com grade nivelada OPB
| Esteira transportadora modular de plástico com grade nivelada OPB | |||||||||||
| Tipo de correia | Tom | Material do cinto | Material do pino | Diâmetro do pino | Carga de trabalho (máxima) | Peso | grossura | Raio de flexão traseira (mín.) | Temperatura de trabalho | Largura padrão (peça única) | Largura não padrão (montagem) |
| mm | mm | N(21℃ | Kg/m2 | mm | mm | seco | mm | mm | |||
| OPB | 50.8 | POM | PP | 8 | 22000 | 10.1 | 15 | 75 | -30℃~+80℃ | 152.4*N | 152.4+16.9*N N é um número par |
| 50.8 | PA | 8 | 25000 | 10.2 | 15 | 75 | -30℃~+90℃ | 152.4*N | |||
| 50.8 | PP | PP | 8 | 11000 | 6.9 | 15 | 75 | +4℃~+104℃ | 152.4*N | ||
| 50.8 | PE | PE | 8 | 6600 | 8.2 | 15 | 75 | -40℃~+65℃ | 152.4*N | ||
| Área aberta 23% (N,n aumentará como multiplicação inteira; devido à retração variável do material, o valor real será 1%-3% menor que a largura padrão). | |||||||||||

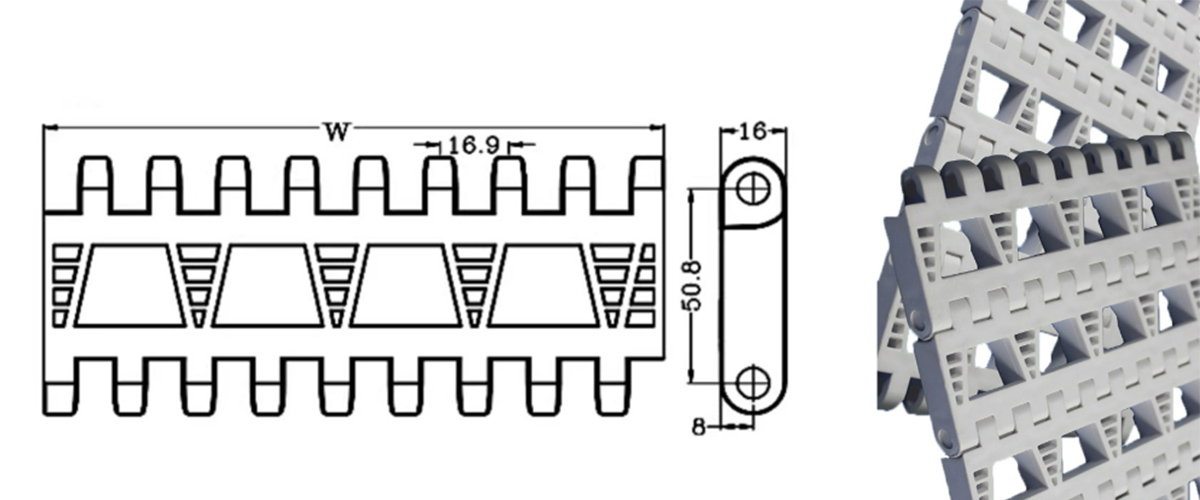

OPB com correia transportadora de plástico de furo grande
| OPB com correia transportadora de plástico de furo grande | |||||||||||
| Tipo de correia | Tom | Material do cinto | Material do pino | Diâmetro do pino | Carga de trabalho (máxima) | Peso | grossura | raio de flexão traseira (min) | Temperatura de trabalho | Largura padrão (peça única) | Largura não padrão (montagem) |
| mm | mm | N(21℃ | Kg/m2 | mm | mm | seco | mm | mm | |||
| OPB | 50.8 | POM | PP | 8 | 22000 | 9 | 16 | 75 | -30℃~+80℃ | 152.4*N | 152.4+16.9*N N é um número par |
| 50.8 | PA | 8 | 23000 | 9.1 | 16 | 75 | -30℃~+90℃ | 152.4*N | |||
| 50.8 | PP | PP | 8 | 11000 | 6.8 | 16 | 75 | +4℃~+104℃ | 152.4*N | ||
| 50.8 | PE | PE | 8 | 6600 | 7.2 | 16 | 75 | -40℃~+65℃ | 152.4*N | ||
| Área aberta 36% (N,n aumentará como multiplicação inteira; devido à retração variável do material, o valor real será 1%-3% menor que a largura padrão). | |||||||||||

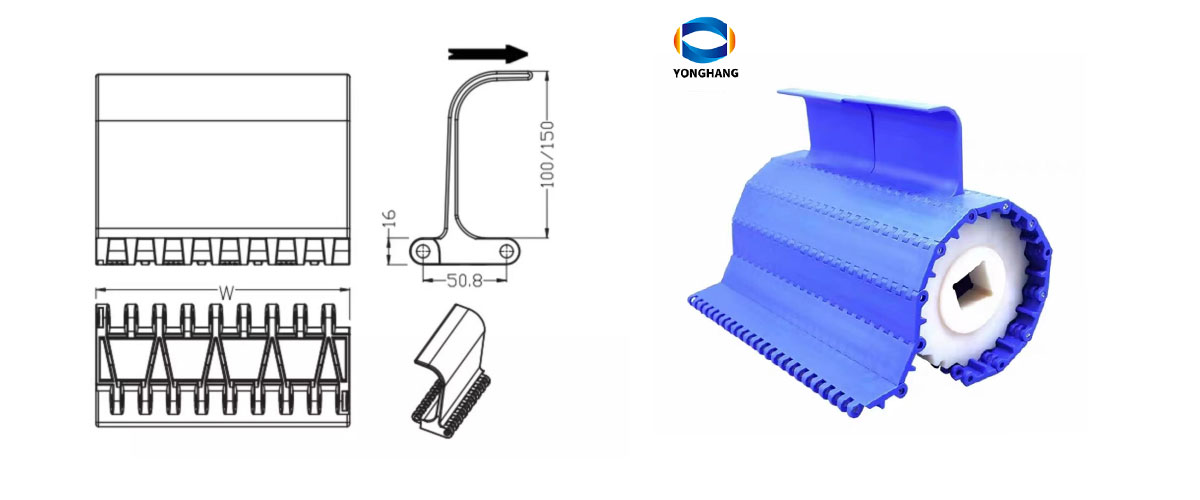

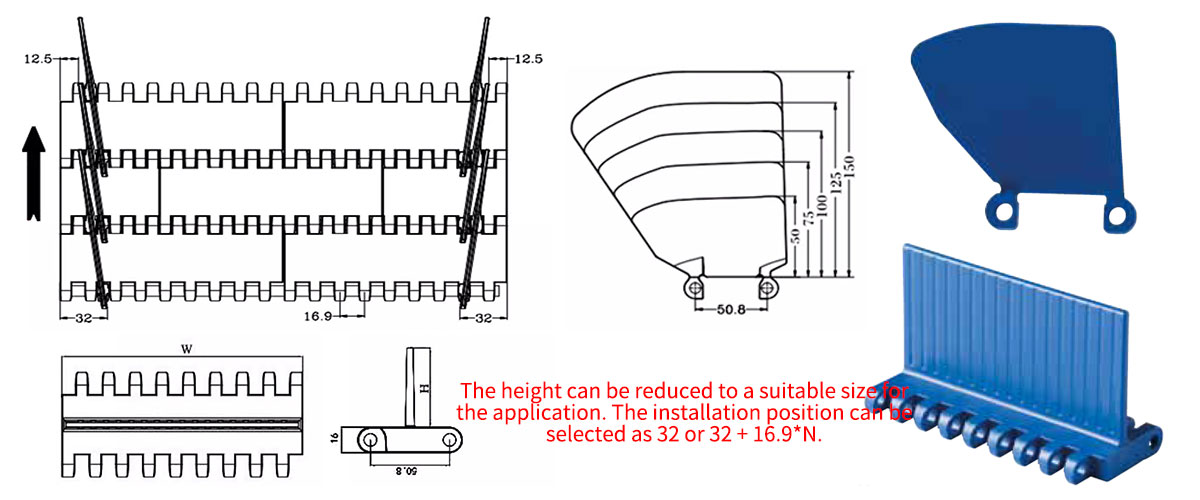

Acessórios da Série OPB
H：30/50/75/100/125/150
É fundamental observar que esses acessórios (proteção lateral e de voo) são compatíveis com todos os modelos da série OPB. Eles podem ser fabricados em todos os materiais utilizados na série OPB e também podem ser moldados sob encomenda.
Voo em curva

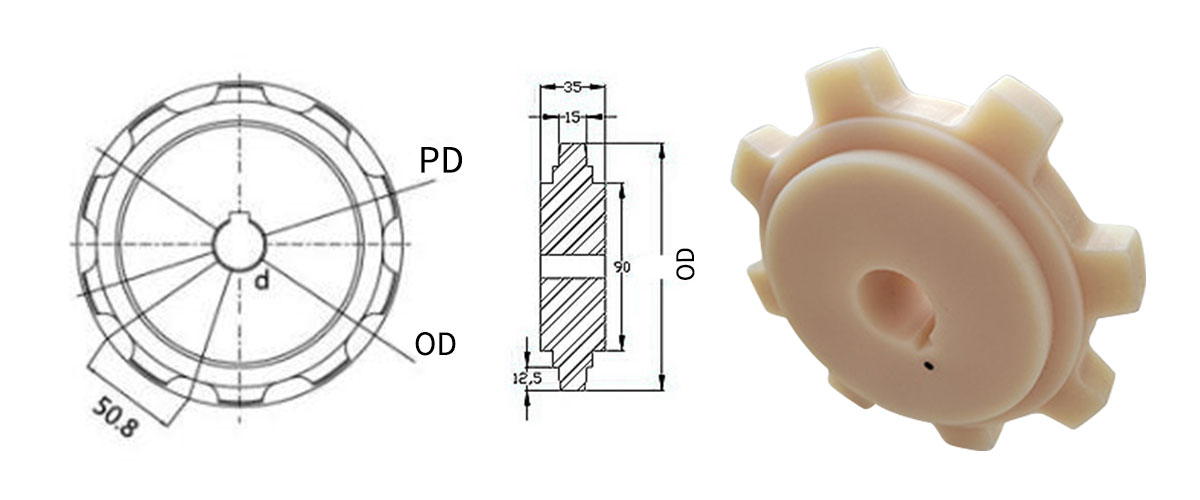

Roda dentada moldada por injeção
Rodas Dentadas Usinadas
| Rodas dentadas | Tom | Dentes | Diâmetro de passo PD | Diâmetro externo | Diâmetro do furo (Furo redondo e furo em D) | abrindo caminho | ||
| mm | mm | Polegada | mm | Polegada | mm | |||
| Engrenagens OPB | 50.8 | 6 | 101.6 | 4 | 101.6 | 4,00 | 20-35 | usinado |
| Engrenagens OPB | 50.8 | 7 | 117.1 | 4.61 | 117.1 | 4,61 | 20-35 | usinado |
| Engrenagens OPB | 50.8 | 8 | 129 | 5.08 | 132.8 | 5.23 | 30-50 | injeção e usinagem |
| Engrenagens OPB | 50.8 | 9 | 148.5 | 5.85 | 148.9 | 5,86 | 30-50 | usinado |
| Engrenagens OPB | 50.8 | 10 | 160.5 | 6,32 | 164.4 | 6,47 | 30-50 | injeção e usinagem |
| Engrenagens OPB | 50.8 | 12 | 193 | 7,60 | 196.3 | 7,73 | 40-60 | usinado |
| Engrenagens OPB | 50.8 | 13 | 207.3 | 8.16 | 208.9 | 8.22 | 40-70 | usinado |
| Engrenagens OPB | 50.8 | 14 | 225.5 | 8,88 | 228.3 | 8,99 | 40-70 | usinado |
| Engrenagens OPB | 50.8 | 16 | 255 | 10.04 | 256.3 | 10.09 | 40-70 | usinado |
| É possível personalizar a quantidade de dentes. O diâmetro do eixo pode ser quadrado ou redondo. O material das rodas dentadas moldadas por injeção pode ser POM, PP ou PA. O material usinado pode ser PA/PP. | ||||||||
Descrição:
A correia transportadora modular de plástico OPB, com diferentes materiais, pode desempenhar funções distintas no transporte de cargas para atender às necessidades de diferentes ambientes. Isso é possível graças à modificação dos materiais plásticos, permitindo que a correia transportadora suporte temperaturas ambientais entre -30°C e 104°C.
Os materiais das correias transportadoras incluem PP, PE, POM, PA, materiais antiestáticos, etc.
As estruturas podem assumir as seguintes formas: transporte horizontal em linha reta, transporte por elevação e subida, entre outras; a correia transportadora pode ser equipada com defletores de elevação e defletores laterais.
Correia transportadora modular com pino articulado de plástico que se estende por toda a largura da correia. A correia, moldada por injeção, é montada em unidades intertravadas, aumentando sua resistência e permitindo a conexão em qualquer largura e comprimento desejados. Defletores e placas laterais também podem ser intertravados com pinos articulados, tornando-se partes integrantes da correia transportadora de aço e plástico.
Correia transportadora de plástico OPB com furos grandes, adequada para transportadores que exigem alta permeabilidade e bom efeito de drenagem.
É a primeira correia transportadora recomendada para a indústria de limpeza.
Âmbito de aplicação:
adequado para secagem,
desumidificação,
Congelamento, abate de porcos, ovelhas, frangos e patos, processamento de cortes e abate
limpeza e seleção de frutas,
Linha de embalagem
Linha de produção de processamento aquático
Linha de produção de alimentos ultracongelados
Produção de baterias
Produção de bebidas
Pode transportar
Indústria de processamento agrícola
Indústria química
Indústria eletrônica
Indústria de fabricação de borracha e plástico
Indústria de cosméticos
Operação geral de transporte
Vantagem
1. Pode ser facilmente reparado
2. Fácil de limpar
3. Podem ser instaladas velocidades variáveis.
4. O defletor e a parede lateral podem ser facilmente instalados.
5. Muitos tipos de produtos alimentícios podem ser transportados.
6. Produtos secos ou úmidos são ideais para transportadores de correia modulares.
7. Produtos frios ou quentes podem ser transportados.
A YONGHANG é especializada na produção e no revestimento personalizado de correias de transmissão há 12 anos.
