Correia transportadora modular com nervuras 4809
Correia transportadora modular com nervuras 4809. É principalmente adequada para aplicações em grandes máquinas de esterilização, grandes plataformas de armazenamento de frascos, correias transportadoras e pinos feitos de polipropileno (PP), com uma faixa de temperatura de uso de -5℃ a +105℃, e também é aplicável em ambientes resistentes a ácidos.
Área aberta 34%
Passo: 57,15 mm
Material: Polipropileno (PP)
Temperatura de operação: PP: -5°C a 105°C
Cor: Branco, preto, azul, etc. (personalizável mediante solicitação)
Espessura: 23,8 mm - 24 mm
| Correia transportadora modular com nervuras 4809 | |||||||||||
| Tipo de correia | Tom | Material do cinto | Material do pino | Diâmetro do pino | Carga de trabalho (máxima) | Peso | grossura | raio de flexão traseira (min) | Temperatura de trabalho | Largura padrão (monolítico largura) | Largura não padrão (largura de montagem) |
| mm | mm | N(21℃ | Kg/m2 | mm | mm | seco | mm | mm | |||
| 4809 | 57.15 | POM | PP | 6 | 43000 | 16 | 23.8 | 100 | -30℃~+80℃ | 152.4/304.8 | W=152.4*N+76.2*N |
| PA | 6 | 44000 | 16.1 | 23.8 | 100 | -30℃~+80℃ | 152.4/304.8 | ||||
| PP | PP | 6 | 29000 | 10 | 23.8 | 100 | +5℃~+105℃ | 152.4/304.8 | |||
| PE | PE | 6 | 21000 | 10.6 | 23.8 | 100 | -40℃~65℃ | 152.4/304.8 | |||
| Área aberta 34% (N,n aumentará como multiplicação inteira; devido à retração variável do material, o valor real será 1%-3% menor que a largura padrão). | |||||||||||

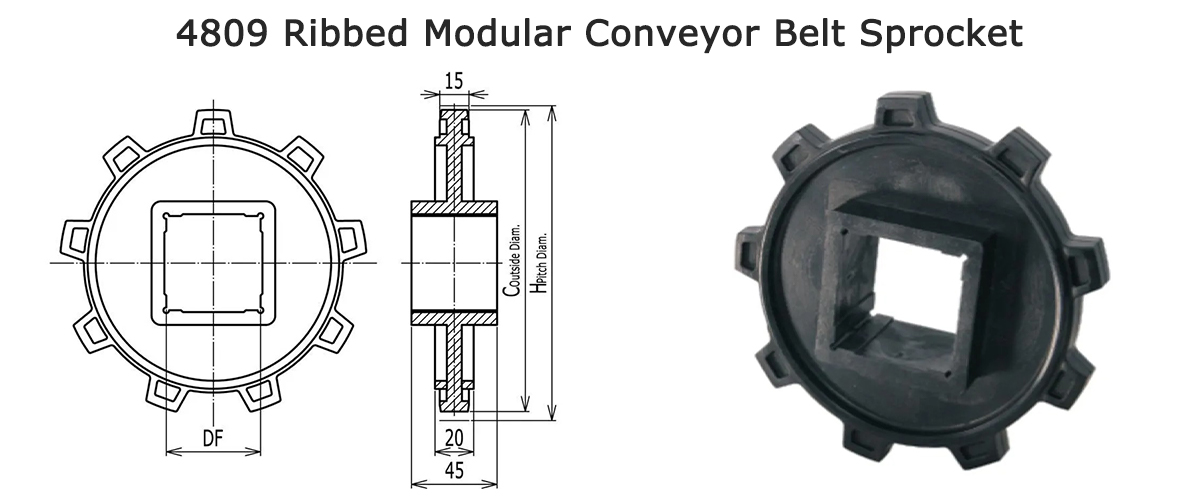

| Máquina | Tom | Dentes | Diâmetro de passo (H) | Diâmetro externo (C) | Diâmetro do furo (DF) | ||
| Rodas dentadas | mm | mm | Polegada | mm | Polegada | mm | |
| 4809-7T | 57.15 | 7 | 125.5 | 4,94 | 131.7 | 5.19 | Φ20 40X40 |
| 4809-9T | 9 | 164.1 | 6,46 | 167.1 | 6,58 | Φ20 65X65 | |
| 4809-12T | 12 | 220.8 | 8,69 | 221.6 | 8,72 | Φ20 90X90 | |
| 4809-14T | 14 | 256.5 | 10.10 | 256.8 | 10.11 | Φ20 90X90 | |
| 4809-17T | 17 | 311 | 12.24 | 314 | 12.36 | Φ20 90X90 | |
| É possível personalizar a quantidade de dentes. O diâmetro do furo do eixo pode ser quadrado ou redondo. O material das rodas dentadas moldadas por injeção pode ser POM, PP ou PA. O material usinado pode ser PA/PP. | |||||||
Correia transportadora modular de deslocamento reto com nervuras elevadas 4809 Advantage
• Superfície de malha plana, resistente à deformação, baixo ruído operacional
• Resistente a ácidos e álcalis, resistente à corrosão, resistente a altas temperaturas
• Leve, não magnético, antiaderente e fácil de limpar
• Design modular para instalação e manutenção flexíveis
Correia transportadora modular com nervuras elevadas 4809 - Aplicações típicas
• Alimentos e Bebidas: Esterilizadores por Aspersão, Linhas de Pasteurização, Linhas de Limpeza, Linhas de Processamento de Alimentos Congelados, Processamento de Produtos Aquáticos
• Manufatura Industrial: Fabricação de baterias, linhas de produção eletrônica, linhas de embalagem, cosméticos, operações gerais de transporte
Recomendações de seleção e aplicação
Acessórios opcionais: Esta correia transportadora pode ser equipada com defletores de elevação ou defletores laterais (saias), conforme necessário, para evitar o deslizamento do material durante o transporte, tornando-a particularmente adequada para transporte em declive.
Requisitos de Alta Resistência: Em ambientes exigentes que envolvem alta tensão, cargas pesadas ou temperaturas elevadas (95-120°C), a resistência à tração da correia pode ser significativamente aumentada com a instalação de placas de reforço de aço inoxidável em padrão alternado (requer pinos de aço inoxidável).
Rodas Dentadas Compatíveis: As contagens de dentes mais comuns para rodas dentadas incluem 7, 9, 12, 14 e 17 dentes. Selecione com base nos requisitos reais da transmissão.
Esperamos que esta informação proporcione uma compreensão abrangente da Correia de Malha Nervurada 4809. Caso tenha mais dúvidas sobre a seleção para aplicações específicas, não hesite em nos contatar.
