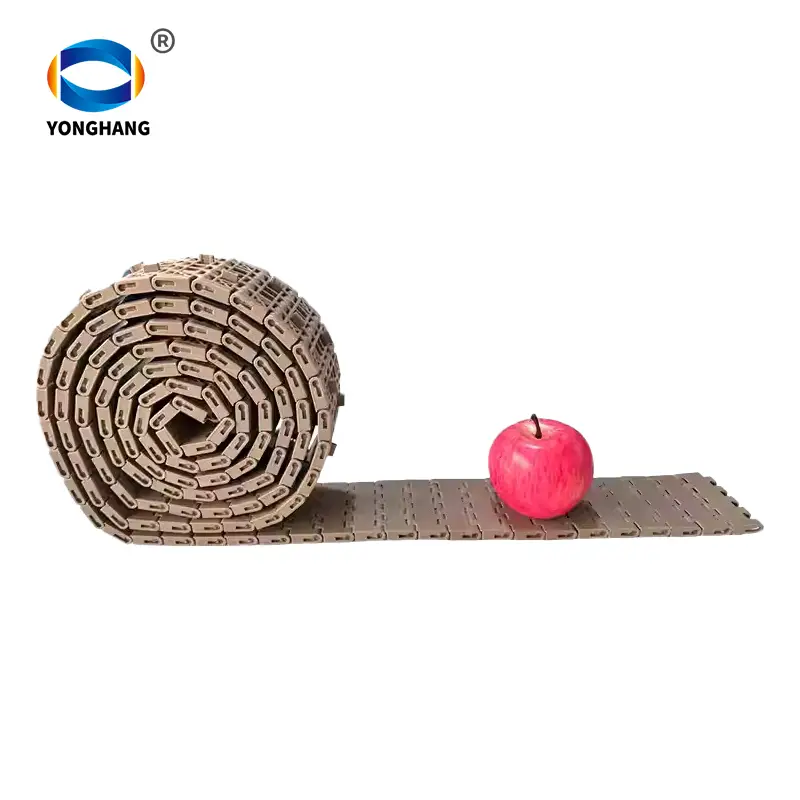

Cinta transportadora modular de plástico de superficie plana 1600
Las bandas transportadoras modulares de plástico de superficie plana 1600 se construyen con módulos moldeados de materiales termoplásticos unidos mediante varillas de plástico sólidas. Excepto las bandas estrechas (de un módulo completo o menos de ancho), todas se construyen con las uniones entre módulos escalonadas con las de las filas adyacentes, como si fueran ladrillos. Esta estructura mejora la resistencia transversal y facilita su mantenimiento.
Su diseño totalmente plástico y lavable evita que las bandas de acero se contaminen fácilmente. Este diseño lavable las hace ideales también para la industria alimentaria. Además, se utilizan ampliamente en muchas otras industrias, como la fabricación de contenedores, la farmacéutica, la automotriz, las líneas de baterías, etc.
Paso de correa: 25,4 mm
Material del cinturón:POM/PP/PE
Radio de flexión hacia atrás: 25 mm
Método de montaje: Conectado con varillas
Color: Azul, Marrón, Gris, Blanco
La sangría mínima es de 25,4 mm
El material se selecciona según el campo de aplicación. El ancho se puede personalizar según los requisitos.
| Cinta transportadora modular de plástico de superficie plana de 1600 mm | |||||||||||
| Tipo de cinturón | Paso | Material del cinturón | Material del pasador | Diámetro del pasador | Carga de trabajo (máx.) | Peso | espesor | Radio de flexión de la espalda (minuto) | Temperatura de trabajo | Ancho monolítico | armar |
| mm | mm | N(21℃ | kg/m2 | mm | mm | seco | mm | mm | |||
| Cinta transportadora modular de plástico de superficie plana de 1600 mm | 25.4 | POM | PP | 4.6 | 20000 | 7.6 | 8.7 | 25 | -30℃~+80℃ | 85/170 | W=85*N |
| 25.4 | PA | 4.6 | 22000 | 7.7 | 8.7 | 25 | -30℃~+90℃ | 85/170 | |||
| 25.4 | PP | PP | 4.6 | 12000 | 4.9 | 8.7 | 25 | +4℃~+104℃ | 85/170 | ||
| 25.4 | PE | PE | 4.6 | 5000 | 5.37 | 8.7 | 25 | -40℃~+65℃ | 85/170 | ||
| Área abierta 0% (N, n aumentará como multiplicación de números enteros; debido a la contracción del material diferente, el valor real será menor que el ancho estándar 1%-3% | |||||||||||

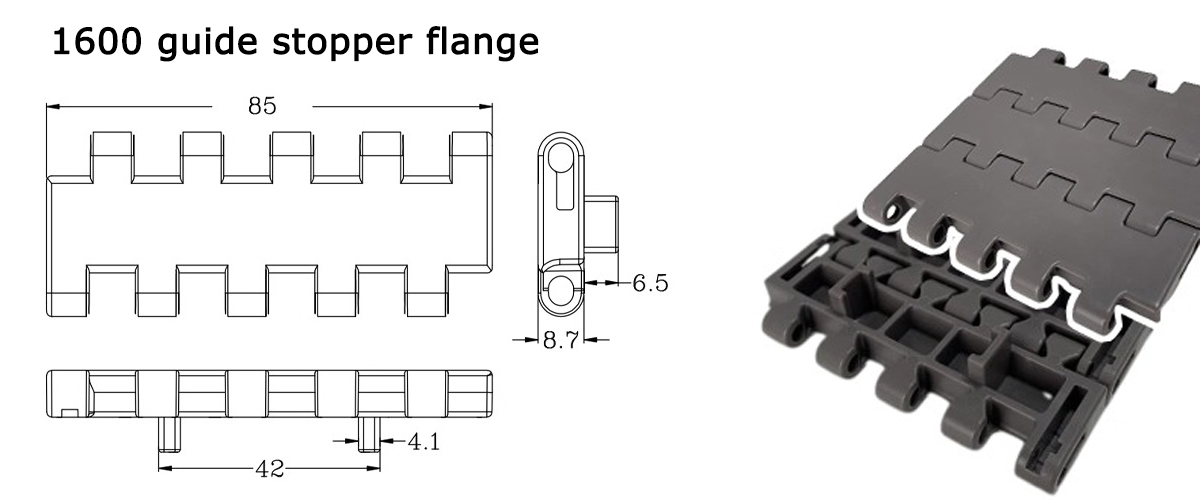

Módulo de posicionamiento de guía 1600 con placa de cadena superior plana, el ancho fijo es de 85 mm. Si necesita otro ancho, contáctenos.

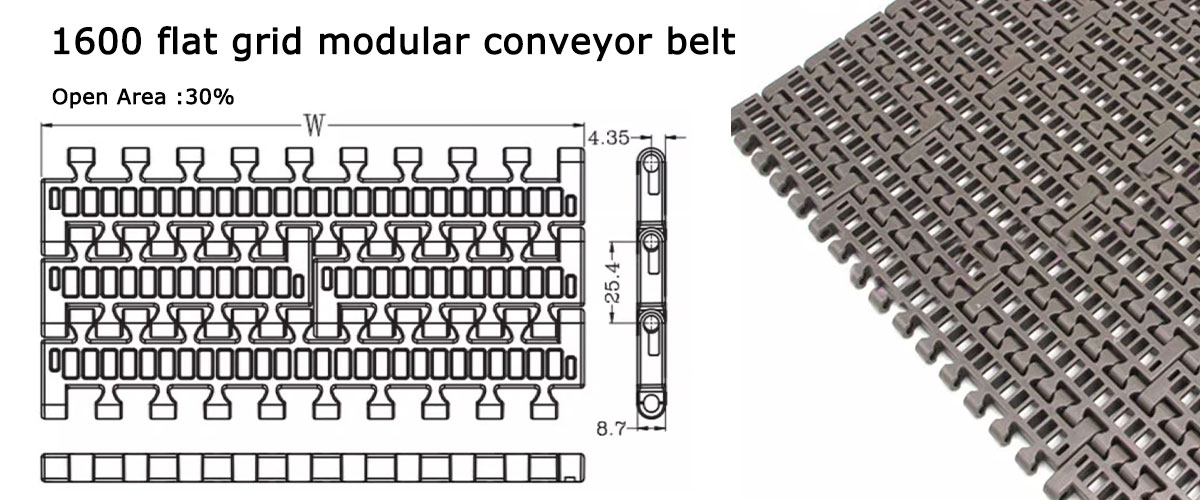

| Tabla de datos de cinta transportadora modular de rejilla plana de 1600 | |||||||||||
| Tipo de cinturón | Paso | Material del cinturón | Material del pasador | Diámetro del pasador | carga de trabajo (máx.) | peso | espesor | radio de flexión de la espalda (minuto) | temperatura de trabajo | monolítico ancho | ancho de ensamblaje |
| mm | mm | N(21℃ | kg/m2 | mm | mm | seco | mm | mm | |||
| Cinturón de rejilla plana de 1600 | 25.4 | POM | PP | 4.6 | 21600 | 5.5 | 8.7 | 25 | -30℃~+80℃ | 85/170 | Debido a las limitaciones de posicionamiento de la rueda dentada, se recomienda no utilizar un ancho no estándar. |
| 25.4 | PA | 4.6 | 21600 | 5.6 | 8.7 | 25 | -30℃~+90℃ | 85/170 | |||
| 25.4 | PP | PP | 4.6 | 1200 | 3.6 | 8.7 | 25 | +4℃~+104℃ | 85/170 | ||
| Área abierta 30% (debido a la contracción del material, el ancho real será menor que el estándar 1%-3%) | |||||||||||

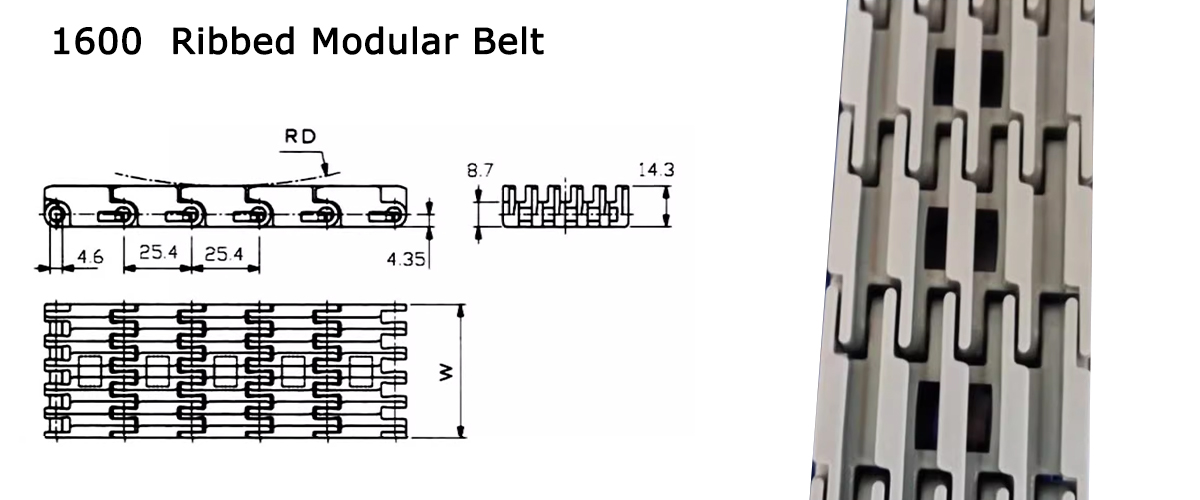

| Tabla de datos de la correa modular con nervaduras elevadas de 1600 mm | ||||||||||
| Tipo de cinturón | Paso | Ancho del cinturón | Material del cinturón | Material del pasador | Diámetro del pasador | Carga de trabajo (máx.) | Peso | espesor | Radio de flexión de la espalda (minuto) | Temperatura de trabajo |
| mm | mm | mm | N(21℃ | kg/m2 | mm | mm | seco | |||
| Cinturón modular con 1600 nervaduras elevadas | 25.4 | 30 | POM | PP | 4.6 | 700 | 0.39 | 14.3 | 240 | -30℃~+80℃ |
| 25.4 | 38.5 | 4.6 | 950 | 0.5 | 14.3 | 240 | ||||
| 25.4 | 47 | 4.6 | 1150 | 0.6 | 14.3 | 240 | ||||
| 25.4 | 58 | 4.6 | 1400 | 0.75 | 14.3 | 240 | ||||
| 25.4 | 30 | PP | PP | 4.6 | 315 | 0.27 | 14.3 | 240 | +4℃~+104℃ | |
| 25.4 | 38.5 | 4.6 | 415 | 0.33 | 14.3 | 240 | ||||
| 25.4 | 47 | 4.6 | 500 | 0.4 | 14.3 | 240 | ||||
| 25.4 | 58 | 4.6 | 650 | 0.49 | 14.3 | 240 | ||||
| Área abierta 46% (N, n aumentará como multiplicación de números enteros; debido a la contracción del material diferente, el ancho real será menor que el ancho estándar 1%-3% | ||||||||||
| Máquina | Dientes | Diámetro de paso (mm) | Diámetro externo | Tamaño del orificio | ||
| Piñones | mm | Pulgada | mm | Pulgada | mm | |
| 1600-14T | 14 | 114.15 | 4.49 | 114.4 | 4.5 | 20 25 30 |
| 1600-16T | 16 | 130.2 | 5.12 | 130.3 | 5.13 | 20 25 30 35 40 |
| 1600-18T | 18 | 146.3 | 5.76 | 146.5 | 5.77 | 20 25 30 35 40 |
| 1600-19T | 19 | 154.3 | 6.07 | 154.6 | 6.08 | 20 25 30 35 40 |
| 1600-20T | 20 | 162.4 | 6.39 | 162.8 | 6.4 | 20 25 30 35 40 |
| Se pueden personalizar números de dientes especiales. El diámetro del orificio del eje puede ser cuadrado o redondo. El material de las ruedas dentadas moldeadas por inyección puede ser POM, PP o PA. El material mecanizado puede ser PA/PP. | ||||||
Solicitud:
Panadería, Lácteos, Frutas y Verduras
Contamos con una amplia experiencia en el desarrollo de soluciones especializadas adaptadas a las necesidades de los diferentes segmentos de la industria de la panadería: pan y bollería, bollería fresca (horno y frita), pizza, pasta (fresca y seca), pan congelado, bollería congelada, galletas y crackers, con nuestros sistemas transportadores de equipos de manejo de materiales y transportadores de banda modulares de plástico ¡puede sorprenderse!
Carne Aves Mariscos
Con correas y accesorios diseñados para satisfacer las necesidades específicas de las aplicaciones de procesamiento y envasado de frutas y verduras, Hairise se compromete a ayudar a los clientes a alcanzar sus objetivos operativos y comerciales.
Hairise continúa desarrollando formas nuevas y mejores para que los clientes aumenten la eficiencia del rendimiento, mejoren el saneamiento y reduzcan los costos de propiedad de la banda.
Sistemas transportadores de equipos de manipulación de materiales, transportadores de cinta modulares de plástico, tecnología para satisfacer los desafíos específicos de los procesadores de mariscos.
Comidas preparadas
Los clientes de comidas preparadas que equipan sus líneas con la cadena transportadora de calidad alimentaria con tablero de listones de plástico industrial Hairise obtienen muchos beneficios críticos, que incluyen:
·Reducción de los costos de saneamiento y mejora de la seguridad alimentaria.
·Mejora la eficiencia de la línea y mantiene la alineación del producto.
·Reducción del tiempo de inactividad no programado y de las necesidades de mano de obra.
