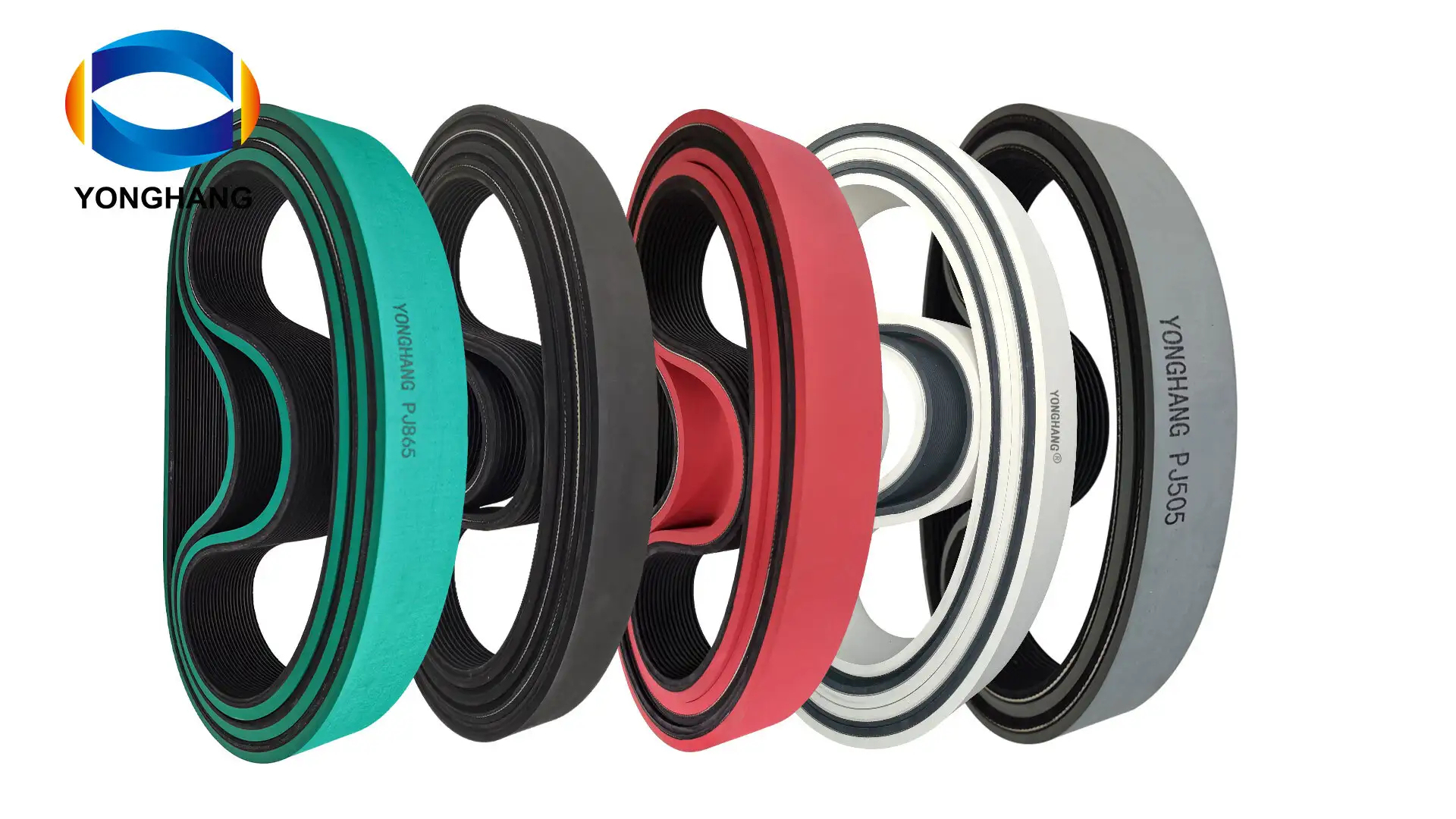

حزام سحب كابلات مطاطية مجنزرة من نوع Yonghangbelt لماكينة سحب الكابلات المطاطية لماكينة سحب الكابلات المطاطية
تُستخدم أحزمة السحب عادةً بمسافة 4.7 مم بين نقاط التوصيل، وهي مناسبة لجميع أنواع آلات سحب الكابلات وآلات البثق، وأنابيب PVC، والشرائط البلاستيكية، وغيرها من المنتجات البلاستيكية. تتميز هذه الأحزمة بأداء سحب عالٍ، وعملية تصنيع سلسة لا نهائية، بدون وصلات أو تشققات، وسطح أملس، وقوة شد عالية، ومقاومة للتآكل، وعمر طويل، إلخ. يتراوح نطاق الصلابة بين 40 و75 درجة، ودرجة حرارة التشغيل بين -10 و80 درجة مئوية. يمكن تصنيعها بألوان الأزرق والأحمر والأخضر والأبيض والأسود، أو على شكل قوس أو أخاديد على شكل حرف V/U، إلخ.
يرجى الاتصال بنا مباشرة للحصول على مزيد من المعلومات حول متطلباتك الخاصة.
حدود :PJ PK PL PM
الخطوة: 2.34 3.56 4.7 9.4 مم
المادة: مطاط
السماكة: 8-30 مم
التطبيق: صناعة تصنيع الأنابيب والأسلاك والكابلات والكابلات الضوئية
مقدمة المنتج
توفر شركة YONGHANG أحزمة سحب لجميع أنواع آلات البثق، بما في ذلك أحزمة السحب المجنزرة للكابلات والأسلاك والأنابيب والقطاعات.
"السحب" عبارة عن أحزمة متوازية تعمل بالبكرات تتصل بالجانبين المتقابلين للمنتجات قيد المعالجة، وعادة ما يكون ذلك عن طريق بكرات تمارس ضغطًا مناسبًا للأحزمة للإمساك بها وسحبها، مع حركة السحب المتحكم بها المطلوبة.
تشمل مجموعتنا مزيجًا محددًا من الأحزمة الأساسية وقوى الشد وتفاصيل التصنيع لتلبية المتطلبات الفنية لمجموعة متنوعة من تطبيقات البثق، بما في ذلك المقاومة المحددة والصلابة ودرجة الحرارة واحتياجات الاحتكاك.
استخدامات أحزمة النقل:
تصنيع الكابلات الكهربائية
إنتاج قطاعات بلاستيكية
إنتاج كابلات الأسلاك
إنتاج الأنابيب
الأنابيب
السيارات
جوانب الفينيل
خيارات حزام القاعدة:
حزام التوقيت
T2.5, T5, AT5, T10, 3M, 5M, 8M, L, XL, H, RPP
حزام متعدد الأضلاع
PJ, PK, PL, PH
حزام مسطح
ممحاة
البولي يوريثان
أبعاد المقطع العرضي:
الأحجام القياسية لأحزمة النقل:
تُستخدم أحزمة السحب عادةً بمسافة 4.7 مم بين نقاط التوصيل، وهي مناسبة لجميع أنواع آلات سحب الكابلات وآلات البثق، وأنابيب PVC، والشرائط البلاستيكية، وغيرها من المنتجات البلاستيكية. تتميز هذه الأحزمة بأداء سحب عالٍ، وعملية تصنيع سلسة لا نهائية، بدون وصلات أو تشققات، وسطح أملس، وقوة شد عالية، ومقاومة للتآكل، وعمر طويل، إلخ. يتراوح نطاق الصلابة بين 40 و75 درجة، ودرجة حرارة التشغيل بين -10 و80 درجة مئوية. يمكن تصنيعها بألوان الأزرق والأحمر والأخضر والأبيض والأسود، أو على شكل قوس أو أخاديد على شكل حرف V/U، إلخ.
| حدود | بي جيه | PK | PL | مساءً |
| ملعب الأضلاع | 2.34 | 3.56 | 4.7 | 9.4 |
| عرض | 20~400 | 20~400 | 20~400 | 20~400 |
| سماكة | 6~12 | 7~15 | 12~30 | 20~50 |
| طول | 500~6000 | 500~6000 | 1000~6000 | 2000~ 200000 |
| مادة | ممحاة | ممحاة | ممحاة | ممحاة |
| قوة التمزق | 56~60 | 116~124 | 232~248 | 532~572 |
| نسبة الشد | 0.5~0.6 | 0.6~0.7 | 0.75~0.85 | 0.95~1.1 |
| الحمل الشدّي | 14~15 | 29~31 | 85~62 | 133~143 |
| معامل الاحتكاك السطحي | 1~2 | 1~2 | 1~2 | 1~2 |
| قطر الاستخدام الأدنى | C50 | 85 | Ø150 | C240 |
| درجة حرارة التشغيل | -20 إلى +80 | -20 إلى +80 | -20 إلى +80 | -20 إلى +80 |
التشغيل الآلي:
ثقب
تركيب الفتحات
طحن
إيقاع متناغم
خلع الأسنان
تحديد السمات الشخصية:
جانب الكابل
جميع الأشكال نصف الدائرية متوفرة عند الطلب
أخاديد على شكل حرف V: 90°، 100°، 110°، 116°، 120°، 136°، 150°
أخاديد على شكل حرف U: 90°، 100°، 110°، 116°، 120°، 136°، 150°
أنواع مختلفة من الأخاديد
الطلاء:
40-70 درجة صلابة شور أ
قبضة ممتازة
مقاومة التآكل
حبل شد قوي
مقاوم للزيوت (عند الطلب)
عدم وضع علامات (عند الطلب)
اللون: أحمر، أبيض، أسود، أخضر، رمادي، أزرق، بني
تشمل المواد المناسبة ما يلي:
CRC04 رغوة النيوبرين السوداء (مرنة لتناسب البكرات الصغيرة)
رغوة البولي يوريثان ذات الخلايا الدقيقة PUCC04
مطاط طبيعي بني فاتح NR40 و NR50
مطاط طبيعي/صناعي أحمر NR60 وNR70
مطاط النيوبرين الأسود CR50 و CR60
مطاط البولي يوريثان PU65
مطاط أبيض NRF40 و NRF60 (للحصول على شكل صلب؛ لا تلامس الزيوت والمواد الكيميائية)
NR40XAR مطاط طبيعي أحمر عالي المقاومة للتآكل (لا يتعرض للزيوت أو المواد الكيميائية)
PVC
سيليكون
مميزات سيور النقل:
بلا نهاية - بدون وصلات أو لصق
الربط الحراري – يحمي من انفصال الغطاء
ثنائي الاتجاه – تضمن أغطية الأرضيات الدقيقة قابلية التكيف
سماكة مخصصة
أغطية قابلة للتخصيص متوفرة
تلتصق الأغطية بمواد مختلفة:
البولي يوريثان
ممحاة
حزام التوقيت
حزام بولي/ميكرو على شكل حرف V
حزام مسطح
في مخطط
بلاستيك/نايلون
FAQ
ما هي عملية سحب المواد بالبثق؟
صُممت وحدة السحب لسحب المقاطع المنتجة أثناء عملية البثق بشكل متسق. توفر شركة يونغ هانغ بيلت نوعين من وحدات السحب: الحزامية والجنزيرية.
يُعدّ نظام السحب ذو الحزام المزدوج، المستخدم في خطوط بثق مقاطع PVC، أساسيًا لسحب المقاطع. وبفضل استخدام وسادات مطاطية متنوعة على الجنزير، يُمكن لنظام السحب استيعاب مقاطع ذات أشكال مختلفة. كما يتميز الجهاز بسرعة سحب قابلة للتعديل تتناسب مع عملية البثق.
ما هي الأنواع المختلفة لعمليات النقل؟
تتوفر أنظمة النقل بأنواع مختلفة، مثل أنظمة النقل بالحزام، وأنظمة النقل بالجنزير المزدوج، وأنظمة النقل بالجنزير المتعدد. كل نوع مصمم خصيصًا لأقطار منتجات محددة وسرعات إنتاج معينة. تُعد أنظمة النقل بالحزام مناسبة تمامًا للكابلات والأنابيب والأسلاك ذات الأقطار الصغيرة، والتي تتراوح عادةً من 10 مم إلى 32 مم، وخاصةً في الحالات التي تتطلب إنتاجًا عالي السرعة.
بدلاً من ذلك، تتطلب الأنابيب ذات الأقطار الأكبر استخدام عدة وحدات سحب مجنزرة أو وحدتي سحب مجنزرة. يُعد اختيار وحدة السحب المناسبة لخط الإنتاج الخاص بك أمرًا بالغ الأهمية لتجنب المشكلات المحتملة وضمان سير الإنتاج بسلاسة.
تتخصص شركة YONGHANG في إنتاج وتصنيع أحزمة نقل الحركة المطلية حسب الطلب منذ 12 عامًا.
